儀器介紹

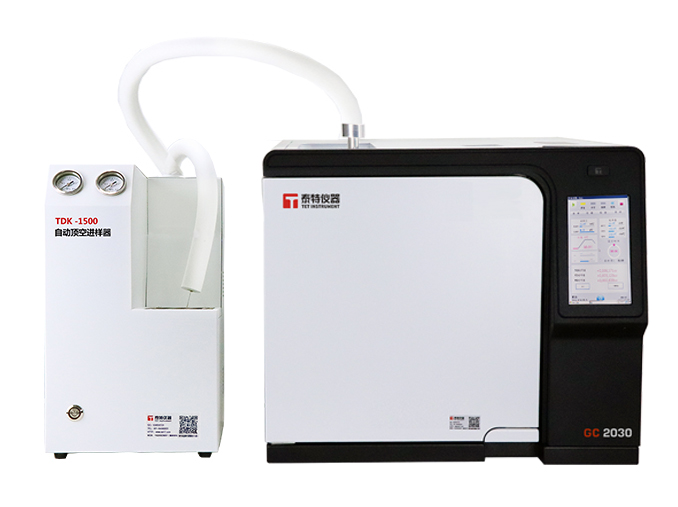

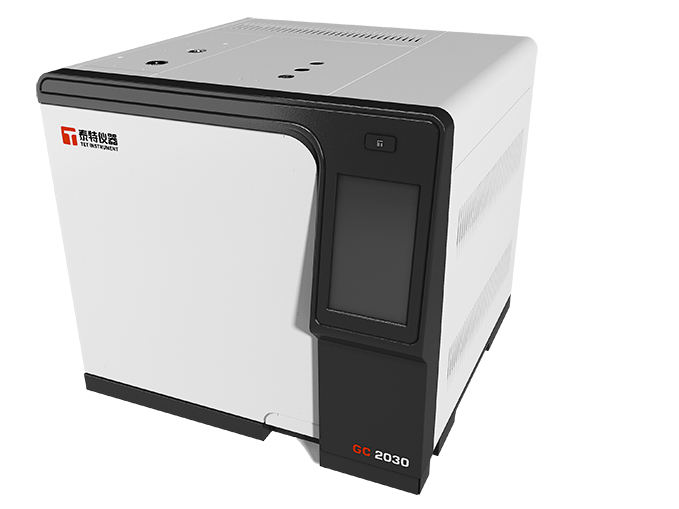

GC2030頂空氣相色譜儀是泰特儀器根據相關檢測標準，為一些需要頂空進樣法檢測的物質所給出的氣相色譜儀配置方案，以GC2030PLUS氣相色譜儀為基礎平臺，配置專用的頂空進樣器（可選擇半自動頂空和全自動頂空2種機型），可適用于醫療器械環氧乙烷和環氧氯丙烷殘留頂空氣相色譜法、變壓器絕緣油含氣量頂空氣相色譜法、血液中乙醇含量頂空氣相色譜法、環境水質水中甲醇和丙酮頂空氣相色譜法、土壤中揮發性芳香烴檢測頂空氣相色譜法、水質揮發性鹵代烴的測試頂空氣相色譜法、溶劑殘留頂空氣相色譜法等等檢測標準。
相關標準
GB/T 16886.7-2015 醫療器械生物學評價 第7部分：環氧乙烷滅菌殘留量
GB/T 17623-2017《絕緣油中溶解氣體組分含量的氣相色譜測定法》
SF/Z JD0107001-2016《血液中乙醇的測定 頂空氣相色譜法》
HJ 895-2017 《水質 甲醇和丙酮的測定 頂空氣相色譜法》
GB/T 17130-1997 水質 揮發性鹵代烴的測定 頂空氣相色譜法》
HJ 742-2015《土壤和沉積物揮發性芳香烴的測定頂空/氣相色譜法》
GB 5009.262—2016《食品安全國家標準食品中溶劑殘留量的測定》
…………等多種頂空氣相色譜法相關測試標準
儀器特點
1、頂空氣相色譜配置方案，適用于多種易揮發物質的頂空氣相色譜法檢測，有半自動頂空進樣器和全自動頂空進樣器可以選擇，操作簡單，維護方便。
2、全新生產工藝，重新設計儀器內的氣源通路和內部結構，零部件布局更加合理，降低元器件信號干擾，提高檢測準確度，設備的穩定性和耐用度極佳。
3、采用7寸彩色觸摸屏控制，專業色譜儀UI操作界面設計，直觀反映進樣口、柱溫箱、檢測器的內部溫度值和個檢測器的數值，以及運行時間，具備一鍵降溫功能，用戶可以自行設定檢測條件，使用及其方便。
4、采用電子氣路控制系統替代機械式減壓閥，由系統程序通過電子氣路控制單元（EPC/AFC）精準控制載氫空三氣的壓力和流量，提高設備的重復性，采用自動進樣器進樣的實驗條件下，儀器測試的重復性誤差可達1.5%，優于國標規定的3%。
5、柱溫箱采用六路獨立溫控系統，自動后開門系統，任意階平臺程序升溫，升/降溫速度快，溫控精度達到0.1℃，使設備能勝任大范圍的樣品分析。
6、整機采用模塊化設計，可多處理器并行工作。包含2種進樣口模塊(毛細柱進樣口和填充柱進樣口），5種高性能檢測器模塊(FID、TCD、ECD、FPD和NPD)，可以按照客戶要求安裝多種進樣口及檢測器模塊（可定制六通閥、十通閥氣體進樣器、頂空進樣器、熱解析進樣器、裂解爐進樣器、甲烷轉化爐），zui大支持3組進樣口和4種檢測器，方便用戶后期升級改造。
7、可以直接與計算機進行聯機，通過PC端網絡版色譜工作站軟件對儀器進行操作(zui大支持253臺)，實現程序控制儀器進樣口，柱溫箱，檢測器的升溫和降溫。在客戶配置有自動進樣閥(或者自動進樣器)的條件下可以實現儀器無人值守，儀器自動升溫點火，自動加載方法，自動計算測試結果等一些列的測試流程，滿足在線測試的要求。
8、物聯網色譜儀技術，內置IP協議棧，可通過企業局域網或互聯網將測試數據上傳至傳至現場實驗室、部門主管及上級領導的計算機中，方便各個部門實時監控儀器的運行及檢測結果?？梢酝ㄟ^(guò)互聯網直接與廠家進行對接，實現氣相色譜儀的遠程診斷，遠程程序更新等。
技術參數
基 本 參 數 | 儀器型號 | GC2030Smart |
主要用途 | 用于有機化合物（無機氣體）的定性定量分析 | |
工作環境要求 | 溫度要求：15℃—35℃ | |
濕度要求：25%—80% | ||
電源要求：AC220V±10%，50Hz | ||
功率要求 | 2200w | |
外形尺寸 | 520×530×480mm | |
重量 | 約50kg |
主 機 | 溫控區 | 12路獨立控溫 |
電路設計 | 采用ARM嵌入式設計，內部CAN的方式，溫控采用高頻1700次/秒的反饋機制，控制精度更高 | |
顯示器 | 7寸彩色觸摸屏顯示，中英文切換，智能化人機對話 | |
進樣口 | 可配3個進樣器（填充進樣口、分流/不分流毛細進樣口） | |
檢測器 | 可zui多選配4個檢測器（FID、TCD、FPD、ECD、NPD、PID）等 | |
輔助進樣裝置 | 可選配進樣閥、頂空進樣器、熱解析進樣器、自動進樣器等 | |
色譜軟件 | Tetchrom?全反控網絡色譜工作站，可自動獲取到色譜儀IP，MAC地址，并能夠?qū)崿F(xiàn)網絡自診斷，儀器聯網即可實現軟件遠程更新，固件“一鍵更新”等功能 | |
連接方式 | 網絡端口連接，亦可同時選擇485等模擬輸出口，可通過MUDBAS（TCP/IP）協議實現在線儀表的DCS快速通訊及連接 | |
智能化 | 具有開機自動調取方法文件，自檢，當色譜儀達到開機條件后，自動完成升溫、點火、準備、自動閥切換、做樣、后處理并上傳數據結果到指定DCS，可輕松實現在線監測的項目要求 | |
方法儲存及方法序列 | 儀器內部具有大容量?jī)?chǔ)存卡8G，可大量?jī)?chǔ)存色譜方法；方法序列可隨意編輯，以便測定不同項目或者實現測試完畢后自動關機等動作，較少人工的無效等待 | |
斷電保護 | 儀器采用斷電保護功能，斷電瞬間自動保存設置數據，來電即可實現自動升溫點火等常規儀器準備工作 | |
自動化 | 配套8路外部事件，各路事件獨立完成所需要參數的設置及執行 | |
快速功能 | 儀器具有一鍵準備，一鍵降溫，一鍵運行及一鍵點火等快速測試功能，大大節約客戶無效等待時間 | |
拓展 | zui多4路輸入輸出設計，可輕松實現通過外部設備啟動色譜儀或者色譜儀啟動外部事件，輸出模式：IO無源觸點或者24V輸出 |
柱 箱 | 升降溫 | 具備快速加熱和冷卻功能 |
柱箱溫度 | 室溫以上5℃ ～ 450℃（使用液態CO2時可達-50℃，液氮可達-99℃） | |
程序升溫 | 任意階平臺 | |
zui大升溫速率 | 250℃ / min | |
溫度設定精度 | 0.1℃ | |
控溫精度 | 0.01℃ | |
溫度穩定性 | 周?chē)鷾囟让孔兓?℃，柱溫箱溫度變化小于0.01℃ | |
冷卻速度 | 從 350 降到 50℃ ≤8min（室溫25℃） | |
超溫保護 | 柱溫箱內溫度過高時，開啟自動保護功能 | |
zui大運行時間 | 9999.99分鐘 |
進 樣 系 統 | 基本參數 | 進樣口數量：zui多可同時安裝三個獨立控溫的進樣單元（進樣口/進樣閥） 進樣口溫度范圍：zui高溫度420℃，升溫設定1℃步階 進樣單元種類：?jiǎn)?雙填充柱進樣口、分流/不分流進樣口、寬口徑進樣口 |
單/雙填充柱 進樣口 | 用途：用于3mm/4mm外徑的不銹鋼/四氟/玻璃色譜柱的進樣，也可以用于大口徑毛細柱的進樣，多用于常量組分測定 程序段數：7段 壓力設定范圍：0~150psi 流量設定范圍：0~200ml/min（以N2為載氣時），0~1250ml/min（以H2，He為載氣時） 程序比率設定范圍：-400~400 mL/min 校正功能：保持柱溫箱升溫中的柱流量 | |
分流/不分流 毛細柱進樣口 | 用途：用于毛細管色譜柱的進樣，多用于微量雜質測定 特點：配備全自動電子流量控制系統AFC，具備室溫補償和自動環境補償功能支持恒流，恒壓，程序增加流速，程序升壓及壓力脈沖等操作模式以及獨特的恒線速度控制功能 標準配備載氣節省模式，有效節約載氣消耗量 壓力設定范圍：0~1035 kPa（相當于0-150 psi） 升壓速率設定范圍：-400~400 KPa/min 壓力程序：7階 分流比設定范圍：0~9999.9 流量設定范圍：0~1250mL/min 校正功能：可保持柱溫箱升溫中的柱平均線速度（只限毛細管柱時） | |
直接進樣 壓力方式 | 壓力設定范圍：0~1035kPa（相當于0-150 psi） 壓力程序的階數：7階 程序比率設定范圍：-400~400 KPa/min | |
直接進樣 流量方式 | 流量設定范圍：0~1250 mL/min 程序段數：7段 程序比率設定范圍：-400~400 mL/min 校正功能：可保持柱溫箱升溫中的柱平均線速度（只限毛細管柱時） | |
進樣閥 | 高溫伴熱閥箱：zui多可控制4路多通閥，zui高可達225度 |
檢 測 器 單 元 | 基本參數 | 可同時安裝四個獨立控溫的檢測器，檢測器的氣體由手動壓力控制系統控制，檢測器的數據采集速率是zui高可達250Hz（4ms） |
氫火焰離子化 檢測器 （FID） | zui高使用溫度：420℃ 方式：雙流路方式 自動點火功能：采用軍工級點火器，點火絲采用非裸露設計，使用壽命是常規點火絲100倍，10年質保 檢測限：3.0 × 10-12g/s（正十六烷） 基線噪音：≤2 ×10-14A 基線漂移：≤1 × 10-13A/30 min(儀器穩定2小時后) 動態范圍：107 | |
熱導檢測器 （TCD） | zui高使用溫度：300℃ 方式：雙臂微孔熱絲設計 靈敏度：S值≥12000mv.ml/mg(苯) 基線噪音：≤10uv 基線漂移：≤50uv/30min 動態范圍：105 | |
電子捕獲 檢測器 （ECD） | zui高使用溫度：400°C 方式：使用Ni63源恒電流方式 zui小檢測限：≤1.0 × 10-13g/s（r-666） 基線噪音：≤40uv 基線漂移≤100uv/30min 動態范圍：104 | |
火焰光度 檢測器 （FPD） | zui高使用溫度：350°C zui小檢測限：≤1.4×10-12g/s(P) ，≤5×10-11g/s(S)； 基線噪音：≤20uv 基線漂移≤50uv/30min 線性動態范圍：≥103S，≥104P； |
色 譜 控 制 軟 件 | Tetchrom色譜 工作站 | 適用于win7、win10等操作系統，由符合A/A（美國分析學會）標準的CDF文件讀入采樣數據 |
數據采集 | 自主開發的反控型網絡色譜工作站，實現三通道數據同時采集及控制（提供軟件著作證書） | |
權限管理 | 可實現運維人員，儀器使用員和設備管理員三級權限管理 | |
數據傳輸 | 采用網口通信的方式，數據吞吐量更快速，雙向握手頻率更高，具有完全自主知識產權的色譜系統具有MODBUS/TCP的標準接口，可以和DCS方便對接 | |
靈敏度 | 1uV*s，動態范圍：220 | |
網絡通信 | 支持無線網絡通信連接 | |
無人值守功能 | 支持開機自啟動，自動升溫，自動點火，自動開橋流，自動采集樣品，自動處理數據，自動出數據趨勢圖等自動化在線監測所需要的各種功能 | |
自動標定 | 對于定制化項目，可實現自動走零，走標，校零，校標等功能，也可定時校準 | |
系統安全 | 全面支持FDA-21CFR Part11認證（電子署名、履歷、用戶密碼）、系統適用性測試（SST）和系統認證工具（IQ/OQ） | |
批量化處理功能 | 批處理功能使得儀器的控制、自動進樣器序列采集、自動積分校正及輸出報告均可一氣呵成，將日常繁瑣的分析簡單化 | |
數據比對 | 強大的后處理功能，譜圖比較、重校正、數據的輸入輸出等功能一應俱全，“特別關注Online”可以在線得到分析結果，而無需等到采集結束 |

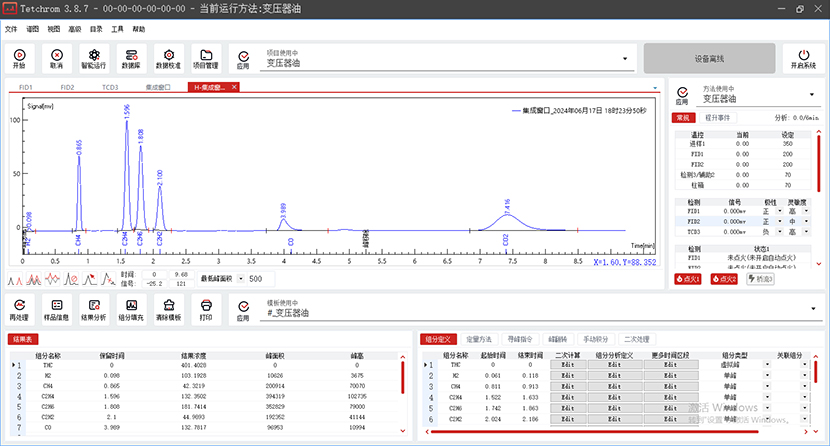

色譜工作站軟件
全新推出的Tetchrom色譜工作站軟件對儀器進行操作(可支持253臺)，實現程序控制儀器進樣口，柱溫箱，檢測器的升溫和降溫。在客戶配置有自動進樣閥(或者自動進樣器)的條件下可以實現儀器無人值守，儀器自動升溫點火，自動加載方法，自動計算測試結果等一些列的測試流程。

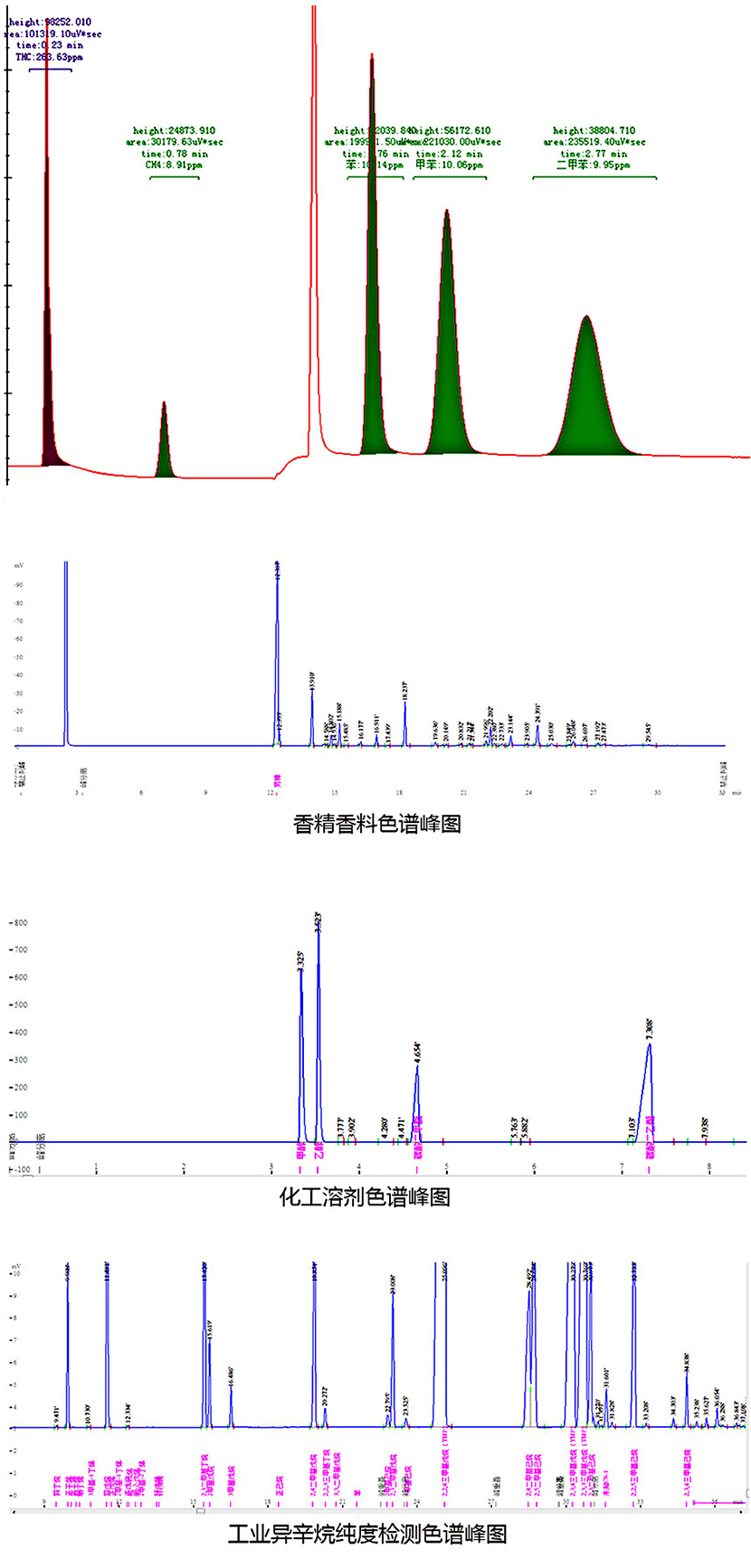

色譜峰圖

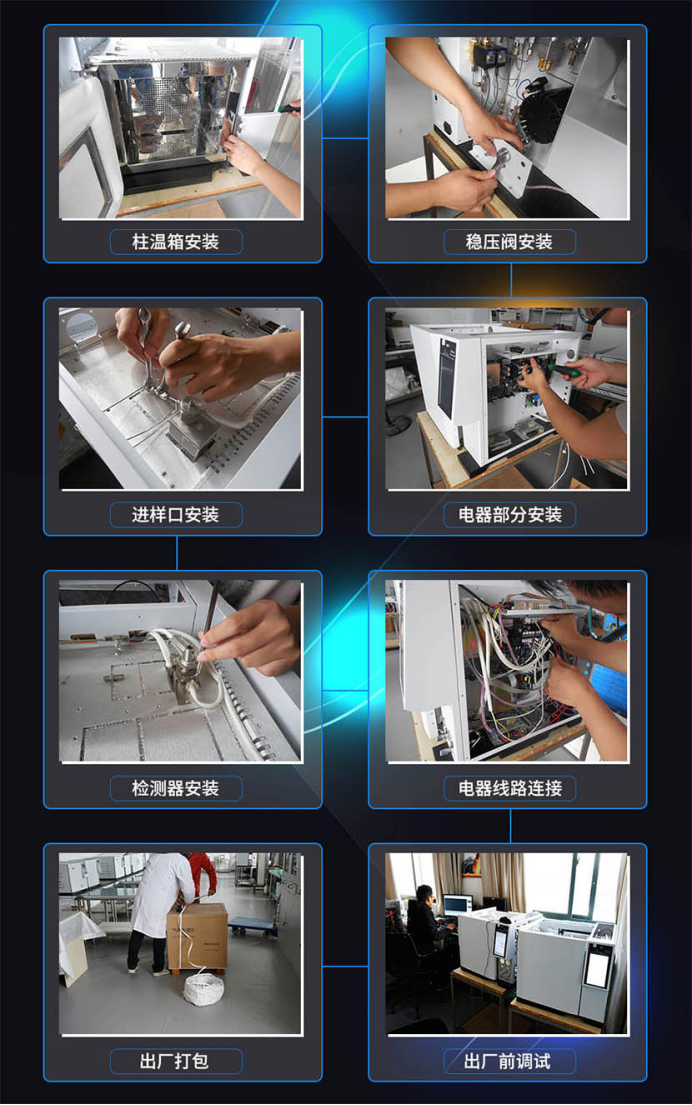

工藝流程
泰特儀器立足氣相色譜儀行業已經有10年的歷史，經過多次工藝改進，已經建立了一套完整、規范的生產工藝流程，從配件選購到配件組裝，從線路板安裝到氣源通路安裝，一直到最后的儀器調試，都有嚴格的生產規范，保證產品質量的穩定，儀器出廠前測試不達標，絕不允許出廠。

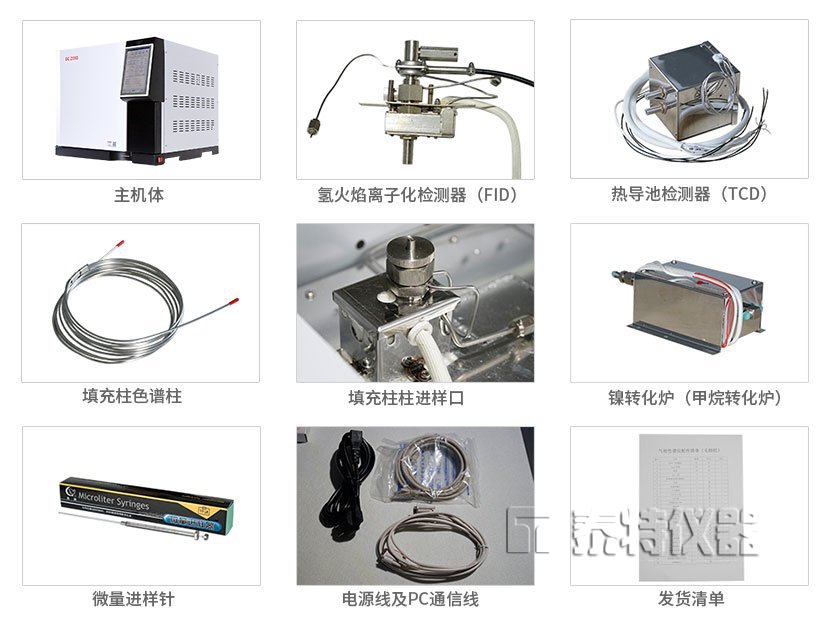

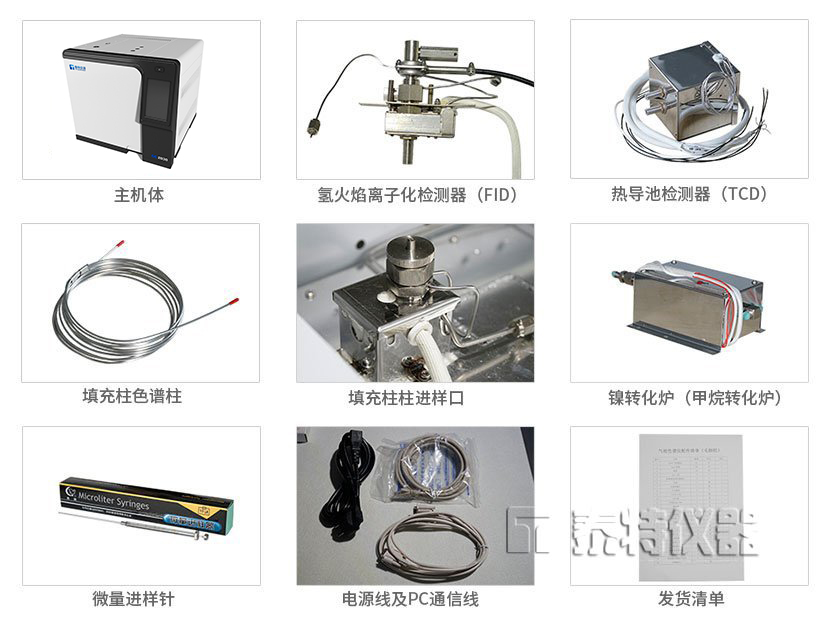

主要部件
服務承諾
上海泰特睿杰信息科技有限公司是一家注重承諾，對用戶高度負責的色譜儀生產廠家，凡是購買本公司色譜儀產品的用戶，我們均做出以下承諾：
1、我公司提供一年產品保修期，保修期內免費上門維修（人為因素或不可抗拒的自然現象所引起的故障或破壞除外）。
2、在接到報修通知后，8小時響應問題，3個工作日內趕到現場并解決問題。
3、用戶可以通過售后電話咨詢有關技術問題，并得到明確的解決方案。
4、用戶在正常使用中出現性能故障時，本公司承諾以上保修服務。除此以外，國家適用法律法規另有明確規定的，本公司將遵照相關法律法規執行。
5、在保修期內，以下情況將實行有償維修服務：
（1）由于人為或不可抗拒的自然現象而發生的損壞
（2）由于操作不當而造成的故障或損壞
（3）由于對產品的改造、分解、組裝而發生的故障或損壞。
